GEBERIT DUOFIX 111.030.00.2 předstěnový modul 500x170x980mm, pro závěsné WC, s nádržkou Omega 12cm
Kód: 111.030.00.2Související produkty
Detailní popis produktu
Nízký modul pod okno s nádržkou Omega a ovládáním shora i zepředu

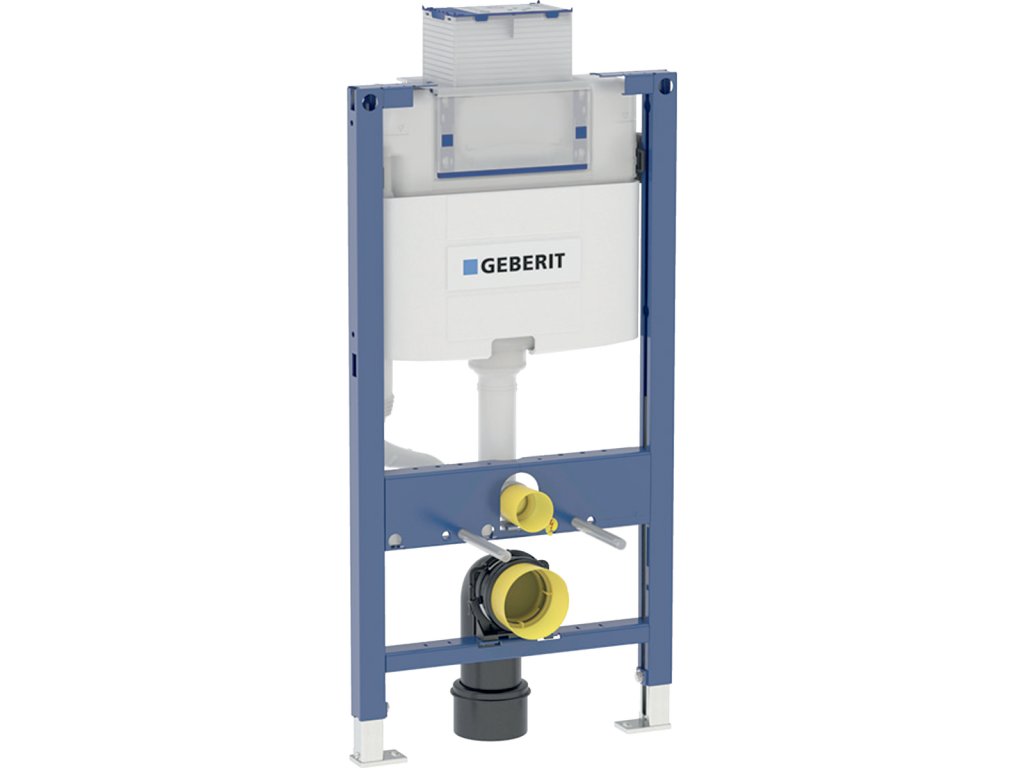

Předstěnový montážní prvek Geberit Duofix pro závěsné WC s výškou 98 cm a splachovací nádržkou pod omítku Omega 12 cm. Díky nižší výšce se hodí pod okno nebo do částečně vysoké předstěny — splachovací tlačítko lze umístit shora na parapet předstěny, nebo klasicky zepředu. Je plně kompatibilní s chytrou toaletou WATERGATE.
Co je Geberit Duofix 111.030.00.2
Samonosný rám se splachovací nádržkou pod omítku Omega 12 cm pro suchou montáž — do sádrokartonové předstěny, příčky nebo systémové stěny Geberit Duofix. Nese závěsné WC s připojovacími rozměry podle EN 33:2011 a vyložením do 62 cm.
Modul je připraven pro připojení sprchovacích toalet: má trubkovou chráničku pro přívodní potrubí vody, upevnění pro přípojku elektřiny a možnost montáže Power & Connect boxu. Je proto vhodný i pro CHYTROU TOALETU WATERGATE.
Účel použití a vlastnosti
Účel použití
- Konstrukce prováděné suchým procesem
- Částečně vysoké předstěnové instalace, typicky pod okno
- Systémové stěny Geberit Duofix
- Závěsná WC s připojovacími rozměry podle EN 33:2011 a vyložením do 62 cm
- Dvě množství splachování
- Tloušťky podlahy 0–20 cm
Vlastnosti
- Samonosný rám s práškovou barvou, otvory ø 9 mm pro upevnění do dřevěné konstrukce
- Pozinkované podpěry nastavitelné 0–20 cm, s protiskluzovou úpravou, patní desky otočné
- Patní deska vhodná do U profilů UW 50 a UW 75 i do profilů Geberit Duofix
- Připojovací koleno s montáží bez nářadí, rozsah nastavení 45 mm, odhlučněné upevnění
- Nádržka s izolací proti orosování, okamžité dodatečné spláchnutí u nastavení z výroby
- Montáž a servis nádržky bez nářadí, boční přívod vody vlevo nebo vzadu vlevo
- Zkratitelný kryt servisního otvoru pro hrubou montáž chrání před vlhkostí a nečistotami
Technické údaje
| Katalogové číslo | 111.030.00.2 |
|---|---|

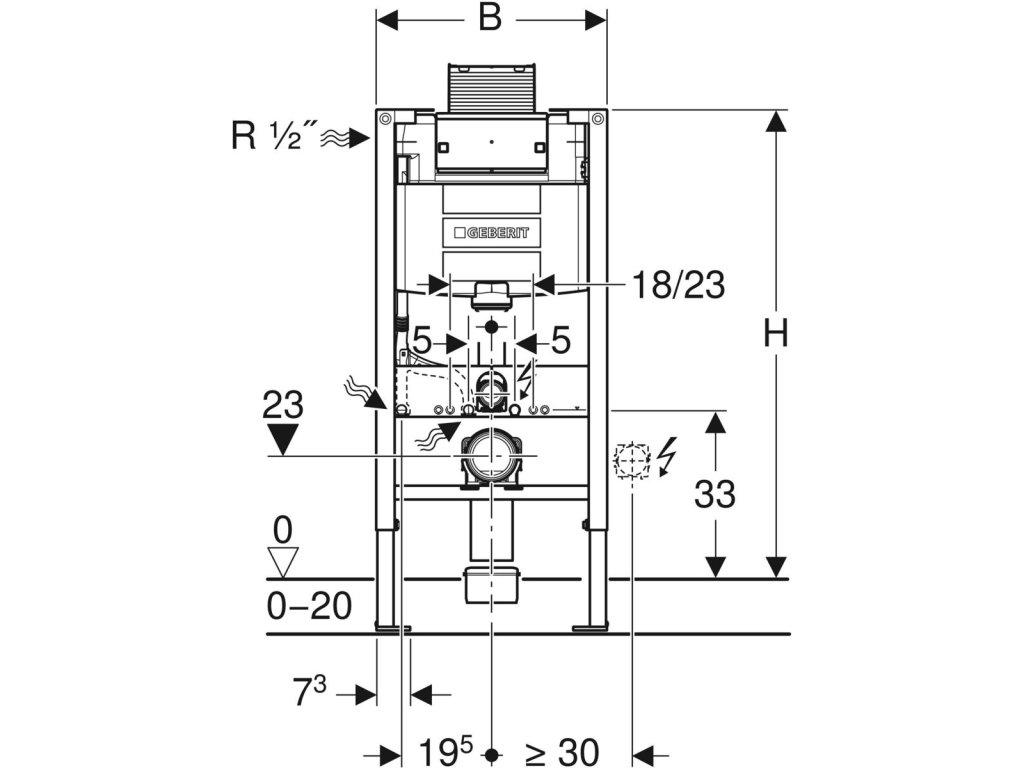

| Šířka × výška × hloubka rámu | 50 × 98 × 14 cm |
| Splachovací nádržka | Omega, tloušťka 12 cm |
| Ovládání splachování | shora nebo zepředu |
| Kompatibilní tlačítka | Geberit Omega20, Omega30, Omega60 |
| Splachovací množství, nastavení z výroby | 6 a 3 l |
| Velké splachovací množství, rozsah nastavení | 4 / 4,5 / 6 / 7,5 l |
| Malé splachovací množství, rozsah nastavení | 2–4 l |
| Tlak při průtoku | 10–1000 kPa |
| Výpočtový průtok | 0,11 l/s |
| Minimální přetlak pro výpočtový průtok | 50 kPa |
| Maximální teplota vody | 25 °C |
| Přívod vody | R 1/2", boční vlevo nebo vzadu vlevo |

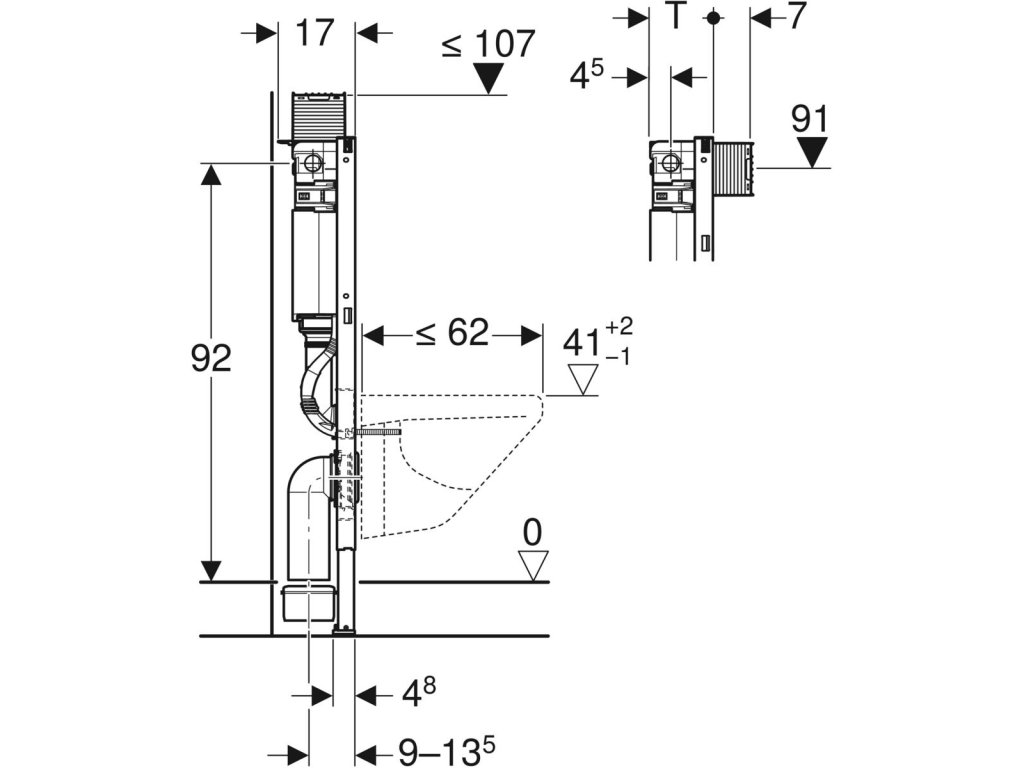

| Vyložení WC mísy | do 62 cm |
| Tloušťka podlahy | 0–20 cm |
| Montáž | suchý proces (předstěna, sádrokarton) |

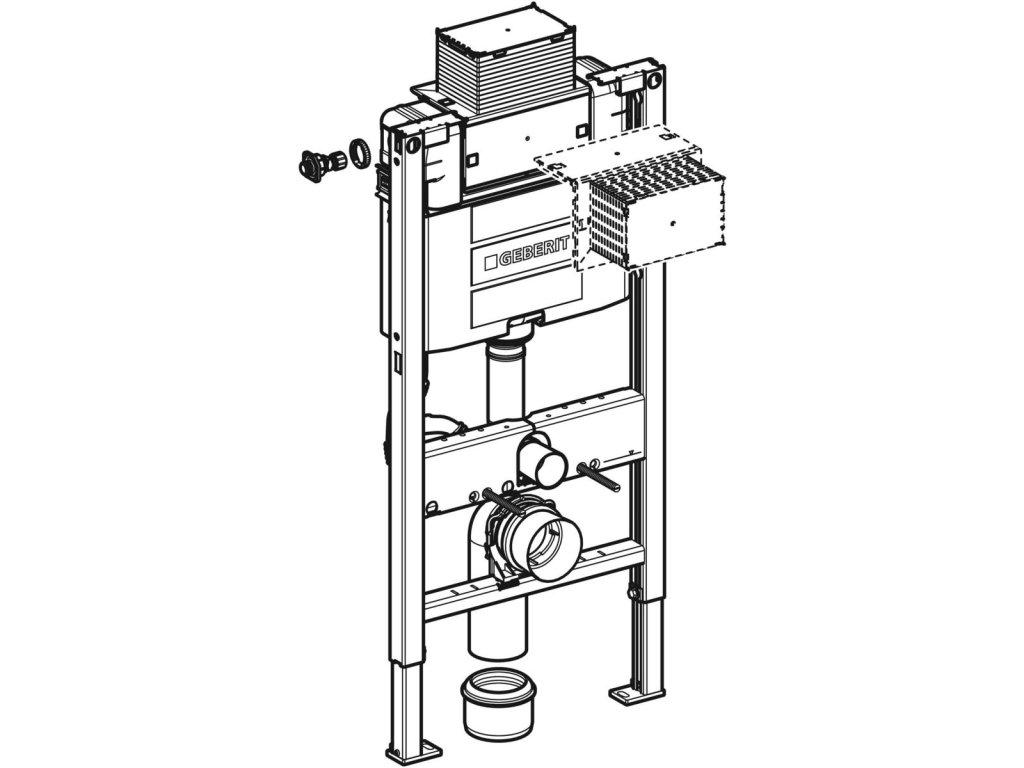

Obsah dodávky
- Přívod vody R 1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem, vhodný pro MF
- Kryt pro hrubou montáž pro servisní otvor
- Připojovací souprava pro WC, ø 90 mm
- Připojovací koleno 90° z PE-HD, ø 90 mm
- Přechodka z PE-HD, ø 90/110 mm
- 2 ochranné zátky
- 2 závitové tyče M12
- Upevňovací materiál
Instalace a kompatibilita
Jaké splachovací tlačítko pasuje
- Modul má nádržku Omega 12 cm — pasují pouze tlačítka Geberit Omega20, Omega30 a Omega60.
- Tlačítko lze umístit shora (na horní plochu předstěny, např. pod oknem) nebo zepředu.
- Tlačítka Sigma a Delta na tento modul nepasují.
Stavební připravenost
- Suchá montáž do sádrokartonové předstěny, příčky nebo systémové stěny Duofix; výška předstěny odpovídá výšce rámu 98 cm.
- Přívod vody R 1/2" zleva nebo zezadu zleva, odpad ø 90 mm (přechodka na ø 110 mm je součástí dodávky).
- Pro sprchovací toaletu (např. CHYTROU TOALETU WATERGATE) využijte trubkovou chráničku pro přívod vody a upevnění pro přípojku elektřiny; k modulu lze doplnit Power & Connect box.
- Podpěry jsou nastavitelné pro tloušťku podlahy 0–20 cm; pro 20–40 cm existuje sada prodloužení noh.
Podrobný postup najdete v instalačním manuálu (PDF), technické údaje v datovém listu výrobce (PDF). S výběrem správného rámu pomůže průvodce výběrem WC modulů Geberit (PDF) a video k produktu.
Doplňkové parametry
| Kategorie: | Samostatné WC moduly |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 14.85 kg |
| EAN: | 4064746023880 |
| Série: | Geberit DUOFIX |
| ? WC MODUL: | GEBERIT |
| ? USAZENÍ MÍSY: | závěsné |
| ? SUŠENÍ: | bez bidetu |
| ? INSTALACE WC MODULU: | suchým procesem |
| ? OBSAH SETU: | WC modul |
| ODPAD: | zadní |
| SPLACHOVÁNÍ: | bez keramiky |
| ? Tvar: | bez keramiky |
| ? UMÍSTĚNÍ NÁDRŽKY: | skryté |
| Umístění WC modulu: | skryté |
| PRO: | TOALETY |
